Resumen del producto

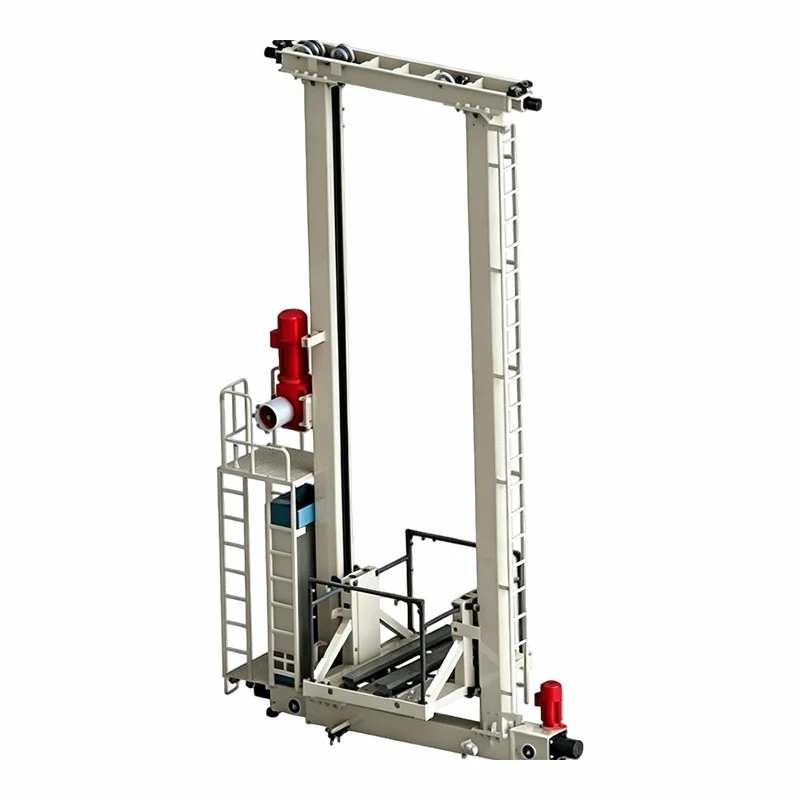

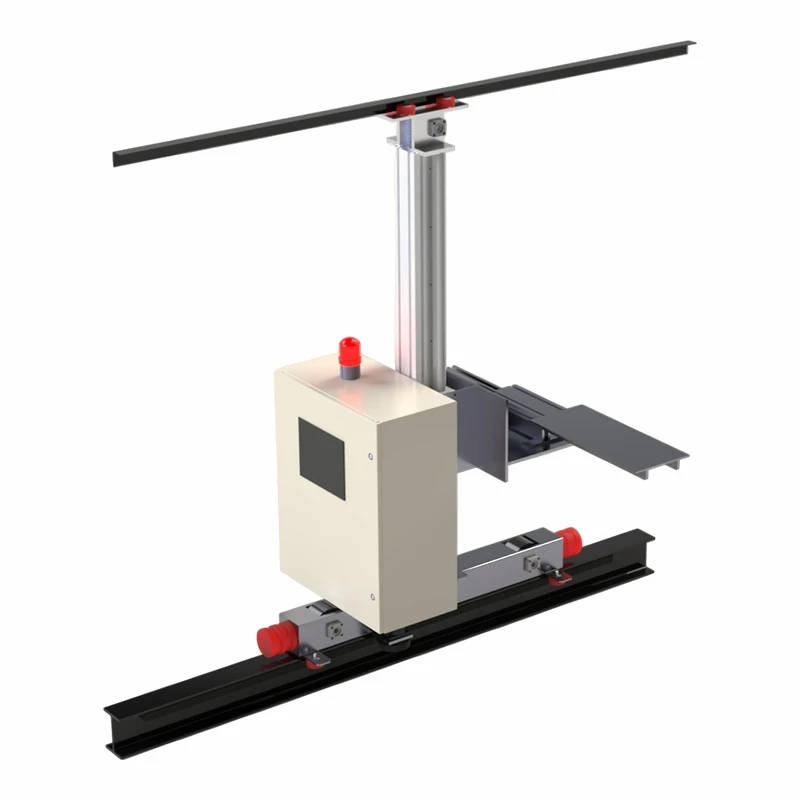

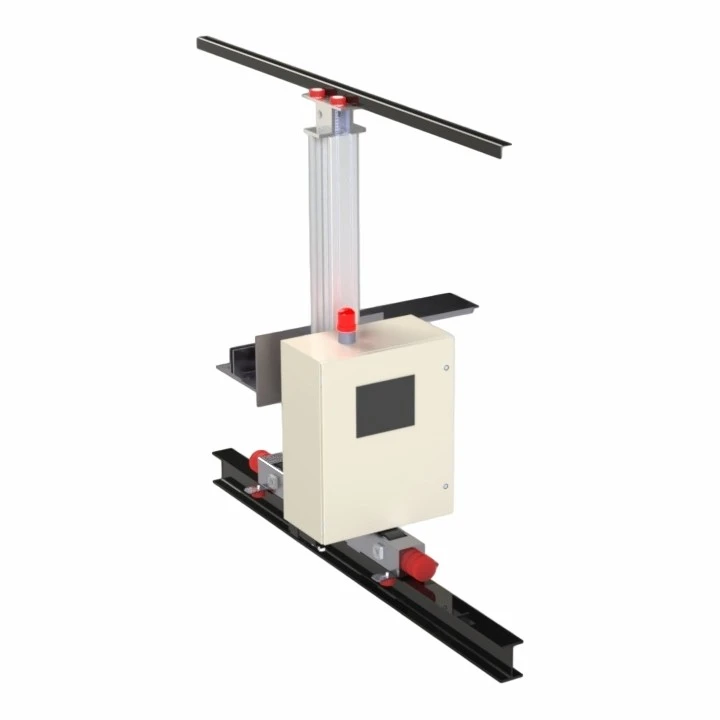

Mini Load Stacker Crane es el equipo de manipulación principal para almacenes de bahías altas-AS/RS de servicio liviano-, especialmente diseñado para contenedores de plástico, cajas de cartón, contenedores de componentes y bandejas pequeñas. Adopta un sistema de servoaccionamiento completo, un mástil liviano de aluminio, movimiento sincrónico de tres-ejes de alta-velocidad, lo que permite realizar entradas, salidas y reubicaciones completamente automáticas sin operación manual. Ampliamente aplicado en electrónica 3C, productos farmacéuticos, comercio electrónico-, repuestos de automóviles y talleres de baterías de litio. Admite comunicación Ethernet WMS/WCS, alta densidad de almacenamiento y bajo consumo de energía.

Tabla de especificaciones técnicas básicas

Parámetros de estructura básica

Artículo	Unidad	Minicarga de mástil único	Minicarga de doble mástil	Observaciones
Tipo de estructura	-	Mástil de aluminio simple	Mástil de acero doble	Personalizable
Capacidad de carga nominal	kilos	15 ~ 100	100 ~ 300	Peso máximo de un solo contenedor
Altura máxima de elevación	m	3 ~ 16	5 ~ 25	Altura total del estante
Tamaño de bolsa aplicable	milímetros	400×300 ~ 800×600	400×300 ~ 1000×800	Totalizador europeo/cartón personalizado
Ancho mínimo del pasillo	milímetros	1200	1400	Pasillo estrecho de alta densidad
Peso total de la máquina	kilos	1800 ~ 3500	4000 ~ 7500	Depende de la altura
Tipo de horquilla	-	Horquilla telescópica de profundidad simple / doble profundidad / Pinza de sujeción	Horquilla telescópica estándar de tres-secciones	Horquilla de sujeción para uso en cajas de cartón opcional

Parámetros de rendimiento de movimiento

Artículo	Unidad	Minicarga de mástil único	Minicarga de doble mástil
Velocidad máxima de desplazamiento (eje X-)	m/min	360	300	Regulación de velocidad continua servo
Aceleración de viajes	m/s²	4.0	3.0	Arranque y parada suaves, anti-oscilación
Velocidad máxima de elevación (eje Z-)	m/min	180	150	Elevación sincrónica de la correa
Aceleración de elevación	m/s²	3.0	2.0	Funcionamiento con poco ruido
Velocidad máxima de extensión de la horquilla (eje Y-)	m/min	75	60	Telescópico de tres-etapas
Precisión de posicionamiento de tres-ejes	milímetros	±1 ~ ±3	±2 ~ ±5	Posicionamiento dual láser + código de barras
Rendimiento de comando único	ciclos/h	60 ~ 80	50 ~ 70	Un almacenamiento/una recuperación
Rendimiento de comando dual	ciclos/h	80 ~ 120	70 ~ 100	Almacenamiento + Recuperación un ciclo

Sistema eléctrico y de accionamiento

Artículo	Especificación
Marca de motor de conducción	Servomotor SEW / Siemens / Panasonic
Fuente de alimentación	CA trifásica 380 V/400 V, 50 Hz
Potencia Total Instalada	7,5 ~ 18,5 kilovatios
Modo de fuente de alimentación	Cadena de arrastre de carril conductor/cable
PLC integrado-	Siemens/Mitsubishi/Omron
Interfaz de comunicación	Profinet/Ethernet IP/Modbus TCP
Sistema de posicionamiento	Sensor de Distancia Láser + Lector de Código de Barras
Control anti-balanceo	Algoritmo-incorporado, oscilación del mástil inferior o igual a 5 mm

Medio ambiente y seguridad

Artículo	Parámetro
Temperatura de funcionamiento	Estándar: +5 grado ~ +40 grado; Baja temperatura opcional: -25 grados ~ +40 grados
Ruido de trabajo	Menor o igual a 80 dB(A)
Grado de protección	IP54 para armario eléctrico
Dispositivos de seguridad estándar	Interruptor de límite X/Y/Z, parada de emergencia, amortiguador de colisiones, detección de cuerda floja, protección contra sobrecarga-, cortina de luz de seguridad, dispositivo de bloqueo-de mantenimiento
Seguridad opcional	Gabinete-a prueba de explosiones, almacenamiento en frío, sistema de lubricación-de baja temperatura

Ventajas principales

Mástil de aluminio ultraligero, peso muerto ligero, bajo consumo de energía, funcionamiento estable a alta-velocidad
Conducción sincrónica de tres-ejes con servo completo, rendimiento ultra-alto para almacén de preparación de pedidos dividido-
El diseño de pasillo estrecho mejora en gran medida la densidad de almacenamiento vertical del almacén.
Posicionamiento de alta precisión de ±1~3 mm, almacenamiento y recuperación sin errores
Diseño modular, transporte cómodo, rápido-montaje y puesta en marcha in situ
Sistema de bloqueo de seguridad completo, cumple con el estándar de seguridad de maquinaria CE de la UE
Conexión perfecta con el sistema de gestión de almacenes WMS y WCS del cliente
Bajo coste de mantenimiento, larga vida útil de más de 15 años en funcionamiento normal

Industrias aplicables

Almacén de productos electrónicos 3C, almacenamiento de GMP farmacéuticos, centro de cumplimiento de comercio electrónico-, repuestos para automóviles, taller de baterías de litio, almacenamiento de materias primas para cosméticos, almacén auxiliar de tabaco, almacenamiento de piezas pequeñas de laboratorio
